一、开箱检查

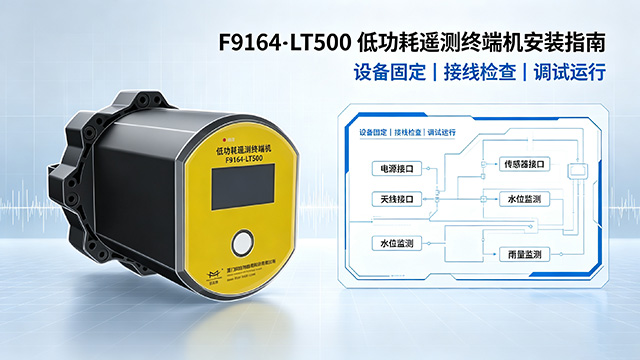

　　开箱核对全套配件：F9164‑LT500低功耗遥测终端主机、天线、传感器线夹、Type‑C 数据线、防水接线套件、充电器、合格证与保修卡。确认主机外壳无磕碰破损，配件齐全后方可开展安装，包装材料建议妥善留存，便于设备转运。

二、接线操作

　　根据传感器信号类型，将探头线缆接入对应接口：RS485 传感器接 RS485 串口；4‑20mA 信号接入模拟量 AI 通道；雨量计、开关量设备接入对应可选接口。

　　分别装好蜂窝 SMB 天线、LoRa MCX‑KE 天线，天线需远离金属壳体，避免信号被屏蔽。

　　线缆接头必须使用配套防水套件密封处理，保障整机 IP68 防护性能，防止井下渗水造成设备损坏。如需太阳能供电，将太阳能板接入 7‑24V 太阳能充电接口。

三、设备唤醒与参数配置

　　完成接线后，通过按键唤醒终端，查看 2.4 英寸 LCD 显示屏，确认电池电量、网络信号、各测量通道读数正常。 设备支持三种配置方式：安卓蓝牙 APP 现场调试、RS232 串口工具本地配置、云平台远程配置。根据现场工况设置工作模式：野外电池供电优先选择自报模式，实现休眠‑唤醒上报，最大化延长电池寿命；需要随时召测数据时选用兼容模式。完成采集间隔、预警阈值、上报中心地址等关键参数设置。

四、现场部署（地下水监测井场景）

　　将主机安置在地下水监测井防护桶内部；传感器探头顺着井管下放至指定埋深位置，使用线缆卡扣固定线缆，防止探头下坠拉扯接线。主机摆放位置避开积水浸泡，天线留出空间保证信号收发。安装完成后再次核对屏幕数值，确认传感器数据采集正常。

五、固件升级（按需操作）

　　设备支持三种升级方式：串口本地升级、蓝牙 APP 现场升级、云平台远程升级。升级过程请勿断电，避免固件损坏。

六、安装后检查与故障简易排查

　　全部安装完毕，观察 1‑2 个上报周期，确认数据能够正常上传平台。

　　设备无法唤醒：检查电池电量与接线端子；

　　无数据上报：核查 SIM 卡、天线、工作模式与服务器参数；

　　读数异常：复查接线以及通道类型配置；

　　电池耗电过快：降低采集上报频次，优先启用自报休眠模式。

　　注意：设备应在专业工程人员指导下安装，接头部位严禁泡水。
