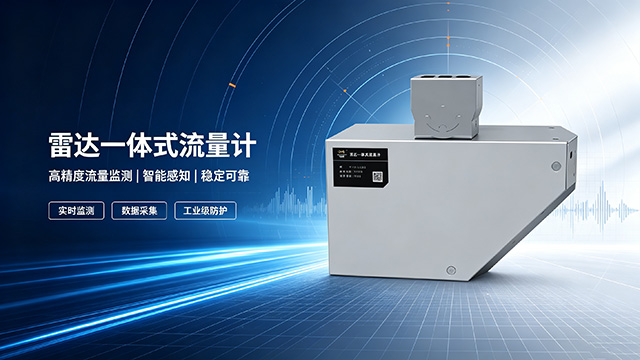

一体化雷达流量计F‑LL100广泛应用于灌区明渠、矩形渠、梯形渠水位‑流速‑流量一体化监测，属于非接触式24G毫米波雷达测流设备，依靠FMCW调频连续波测水位、多普勒效应测流速，结合过水断面算法输出瞬时流量与累计流量。设备安装质量直接决定水文测量精度，本文结合官方说明书整理完整安装流程、点位选型、硬件固定、接线供电、蓝牙调试、常见安装误区，为水利现场施工人员、集成商提供标准化实操指引。

一、安装前期现场勘察与点位选型

　　在设备进场施工前，需要完成渠道断面现场勘查，优先选择水流平顺、流态稳定、无漩涡乱流的直渠段，优先矩形渠、标准梯形渠；尽量避开汇流口、跌水、弯道、大块阻水石块区域，波浪高度建议不大于10cm，减少水面波动带来的测量偏差。 设备建议布置在渠道横断面中心位置，防止雷达波束照射到渠岸侧壁产生虚假回波干扰测量结果。F‑LL100 雷达水位波束角11×25°，安装高度需要结合波束照射范围核算，保证雷达探测区域全部落在水面之上，避免岸壁反射干扰数据。

二、机械安装方式与硬件固定要求

　　官方推荐立杆抱箍式安装，使用横杆+抱箍固定主机；F‑LL100整机外壳为铝合金材质，防护等级IP67，主机天线面必须朝下正对水面，设备本体尽量保持水平状态，后期可以使用蓝牙APP做水平角度校正。

　　1、水流朝向：雷达流速探测面朝向来水方向（逆向迎水），保障多普勒流速采集正确。

　　2、安装高度：控制在设备量程范围内，F‑LL100‑30水位最大量程30m，同时需要避开0.5m设备盲区，兼顾渠道最高水位、最低水位变化。

　　3、支架必须牢固无晃动，桥梁、立杆安装都要做好抗震减震，降低风力、桥梁振动带来的误差，设备自带波动补偿功能，但不能完全抵消剧烈振动影响。

　　4、整机、立杆、支架做好防雷接地处理，产品自带防雷设计，野外雷电多发场景需要配套接地施工。

三、供电、接线与通信配置

　　F‑LL100支持DC7‑36V宽压供电，野外无人值守站点优先选用太阳能锂电供电，设备休眠模式待机电流小于1mA，适配野外低功耗运行场景。

　　1、接口包含RS232、RS485、4‑20mA（可选），2G/3G/4G/NB‑IoT/LoRa 无线通信；带‑L 后缀型号内置RTU模块，可直接实现采集、本地存储、远程上报；普通版本需要外接RTU终端完成数据远传。

　　2、全部线缆做好防水密封处理，线缆不要承受拉力，走线建议穿防护管，供电线缆和信号线缆分开布设，减少电磁干扰。

　　3、天线安装位置保持开阔无遮挡，保障无线信号稳定，设备具备电源电压自检功能，通电后可读取供电电压，快速排查供电故障。

四、现场调试与参数配置（蓝牙调试）

　　设备配备可选蓝牙4.2调试功能，施工人员无需开盖，使用蓝牙调试工具即可现场配置参数。

　　1、通电自检，确认设备指示灯状态正常，读取原始水位、流速原始回波数据，确认无异常虚假信号。

　　2、录入渠道参数：渠道类型（矩形/梯形）、渠宽、渠深、渠底高程、安装高度、淤泥厚度；设备依靠断面模型计算流量，渠道参数录入错误会直接造成流量计算失真。

　　3、设置上报模式、采样间隔、水文协议；支持本地 FLASH 存储水位、流速、瞬时流量、累计流量，支持远程升级。

　　4、试运行观察10‑30分钟，核对水位、流速、累计流量变化趋势，确认数据逻辑合理，方可正式投入监测。

五、常见安装误区（官方说明书提示）

　　1、安装位置靠近弯道、跌水、漩涡，流态紊乱，流量计算不准；

　　2、安装高度落入0.5m测量盲区，或者波束打到渠岸，产生大量虚假信号；

　　3、设备倾斜严重，未使用蓝牙 APP 做水平校正；

　　4、水流方向装反，流速数据正负颠倒；

　　5、渠道断面参数填写错误，导致流量计算结果整体偏移。

　　若需要获取 F‑LL100 完整说明书、支架配套清单、项目技术方案，可联系源头厂家获取技术支持。
